城市雨水的渗透与排放传输中—各管材应用位置

海绵城市，是新一代城市雨洪管理概念。国际通用术语为“低影响开发雨水系统构建”。低影响开发雨水设施与城市雨水管渠系统、超标雨水径流排放系统密切相关。在我国前期建设不够规范的情况下，城市所依赖的管道排水系统其实早已不堪重负。为了避免内涝的产生，减轻内涝的危害，许多城市都进行了管道改造。

说到传统的转输设施你会想到什么？

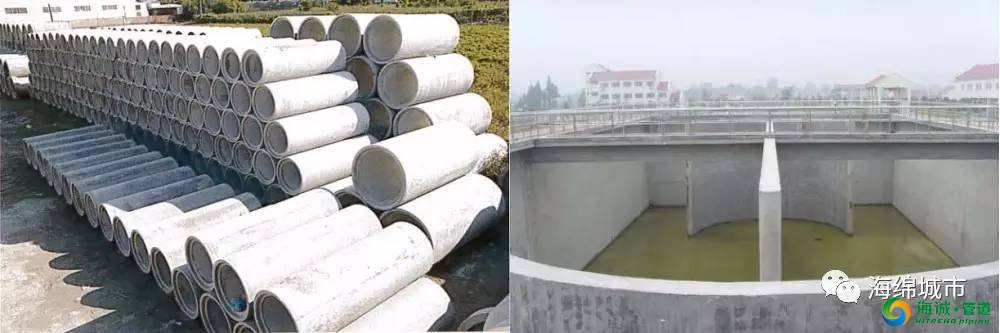

传统混凝土管和钢筋混凝土管？但是它耐酸碱腐蚀及抗渗性都很差；

传统水量调节池？但是它不容易搬运转移；

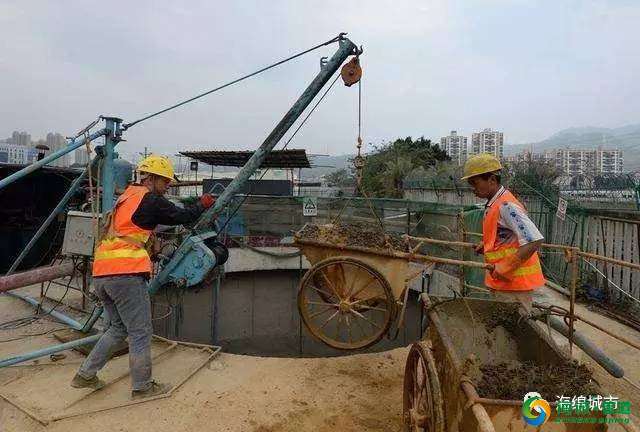

传统提升泵站？但是它占地面积大，易渗漏，易淤积又散发的臭气；

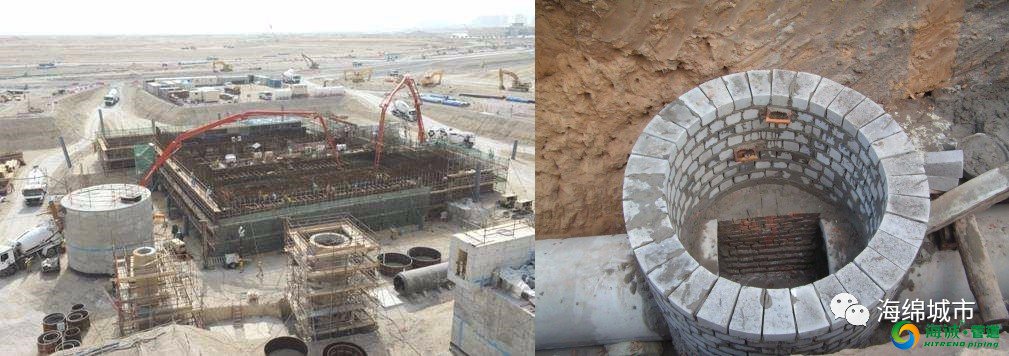

传统砖砌检查？但是它使用寿命短、易塌陷，排水能力差…

随着城市化的发展，许多城市面临水资源短缺的问题。而事实上雨水是一种最根本、最直接、最经济的水资源，是自然界水循环系统中的重要环节，对调节、补充地区水资源和改善及保护生态环境起着极为关键的作用。

本期专题为您奉上最全面的雨水转输技术产品介绍，更有根据《海绵城市建设先进适用技术与产品名单》整合而成的产品名录表格。

转输技术产品分类



城市雨水的渗透与排放是一个方兴未艾的广阔领域，具有良好的发展前景。我国的室外排水设计规范也越来越多地关注雨水的排放和低影响开发技术的应用。

【转输产品适用的地方】

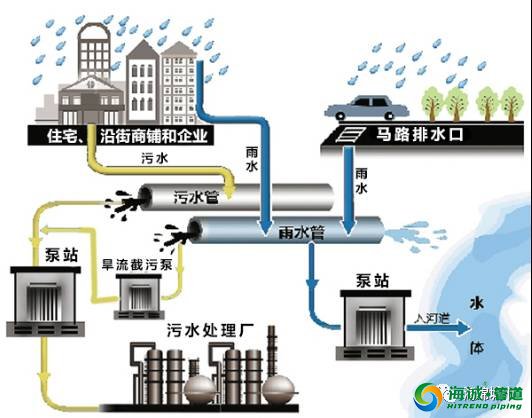

转输产品主要适用于城市排水系统中的各个环节。城市排水系统通常由排水管道和污水处理厂组成：在实行污水、雨水分流制的情况下，污水由排水管道收集，送至污水处理后，排入水体或回收利用；而雨水径流由排水管道收集后，经由泵站，就近排入水体。

根据《海绵城市建设先进适用技术与产品名单》中的体系，我们一般将雨水转输技术的产品分为渗透管道、输送管道和附属设施与技术。

转输技术产品——渗透管道

1、渗透管道的定义

渗透管道：渗透雨水管是土壤入渗系统的地下入渗设施之一。雨水渗透管是在传统雨水排放的基础上，将雨水管或明渠改为渗透管，可采用穿孔塑料管、 无砂混凝土管和砾（碎）石等材料组合而成。周围回填砾石，雨水通过埋设于地下的多孔管材向四周土壤层渗透。

其优点是占地面积小，有较好透水能力。

▲雨水渗透管概念图

2、渗透管道相关技术与产品

1丨塑料雨水渗透管

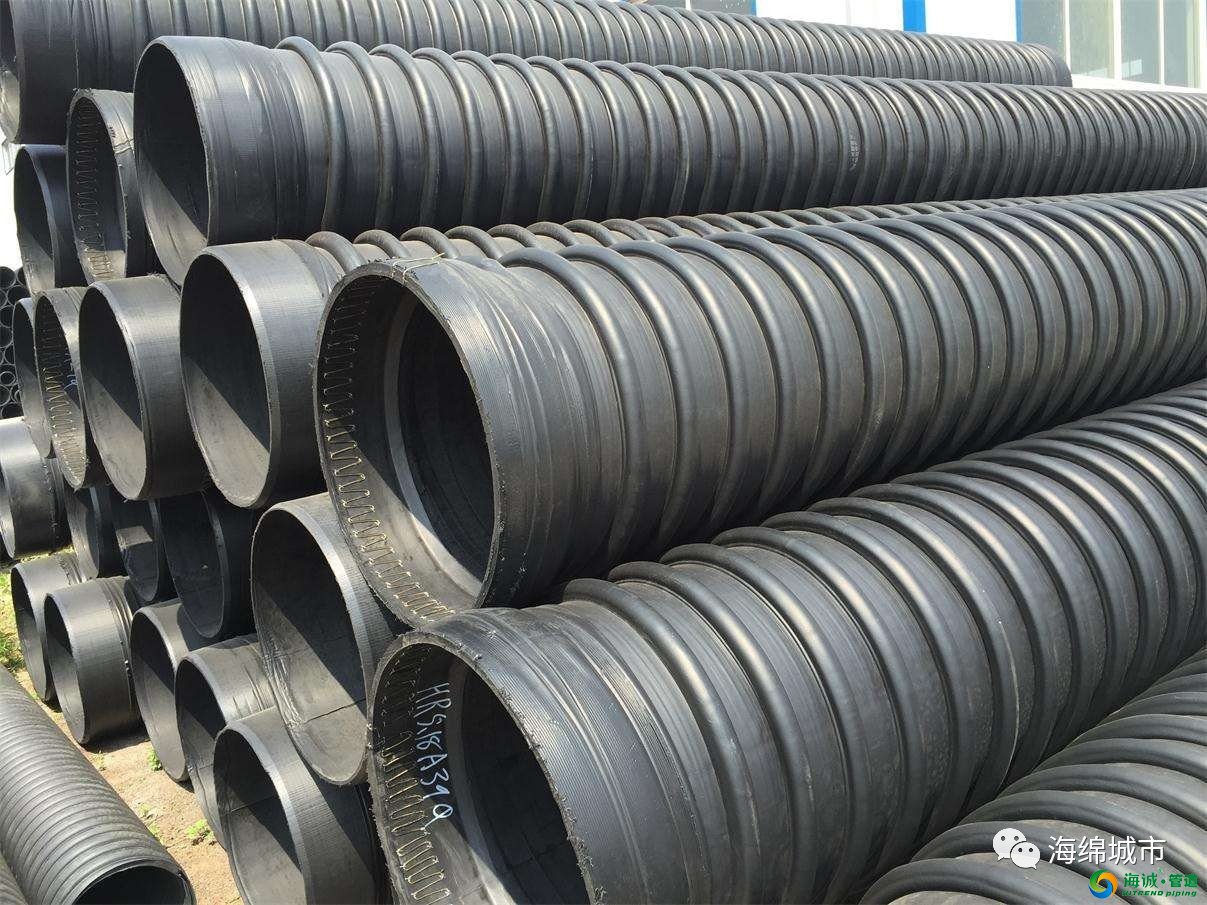

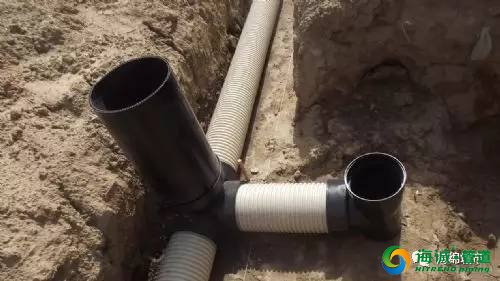

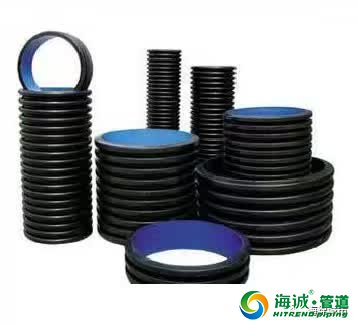

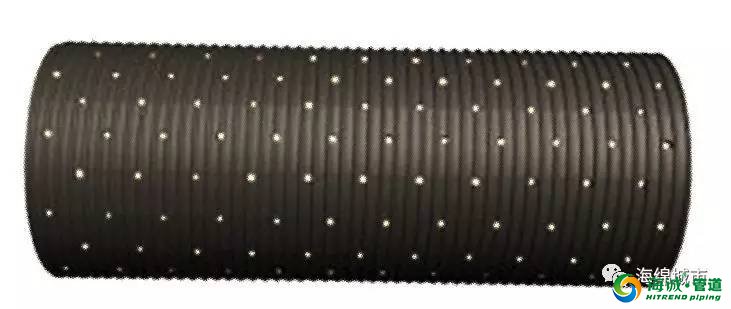

该渗透管是采用专用设备，在 PVC-U、HDPE、PP 实壁管或双壁波纹管等管材圆周上开出多排窄条形渗水孔制成，可以通过控制开孔率，满足不同环刚度和渗透率要求。该产品卫生无毒、质量轻、耐腐蚀、刚度好，抗冲击，便于施工安装。

适用范围：适用于城市渗透排水管网和绿地建设等。

2丨高密度聚乙烯雨水渗透管

该渗透管是采用专用设备，在 HDPE 实壁管材壁上开多排渗水孔制成，易与各种管件及配件配套，具有质量轻、耐腐蚀、抗冲击，施工安装方便等特点。通过控制开孔率满足不同环刚度和渗透率要求，在管外侧包覆土工布，可避免泥沙进入管道造成堵塞。

适用于建筑小区、绿地、广场等。

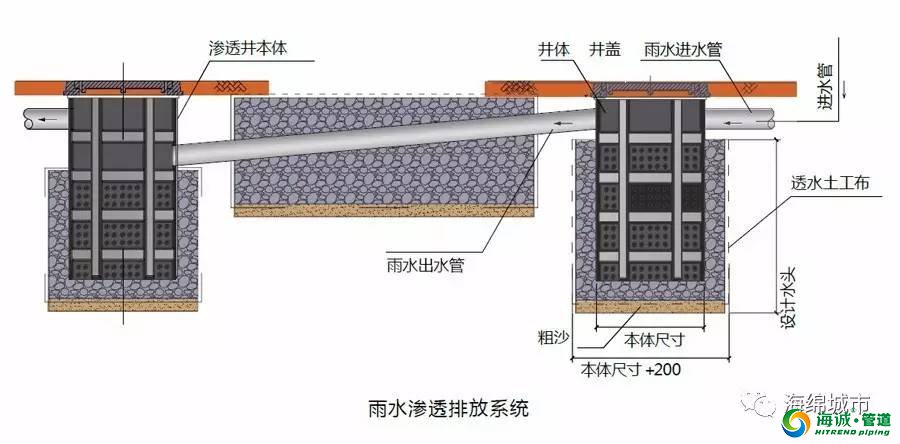

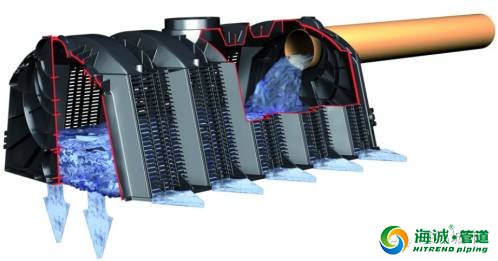

3丨渗透排放一体化系统

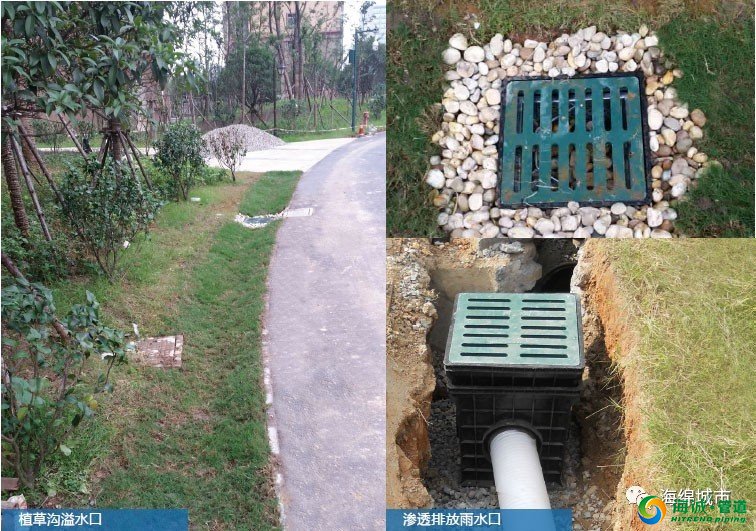

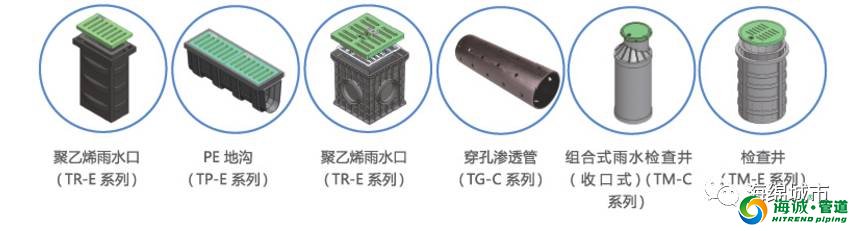

该系统由树脂混凝土线性排水沟、雨水井、渗透式 PE 穿孔管及配套管件等组成，其中雨水井、排水沟壁及底部开孔。雨水经雨水井井箅或排水沟箅子过滤后，进入雨水井和穿孔管，一部分渗入地下，多余雨水从出水管排出。

该系统具备雨水收集、储存、输送和入渗功能，能减少雨水排出量，具有调蓄排放、削减洪峰、减轻排水管网排水压力等作用。同时该系统可容纳和入渗初期雨水，降低径流污染。

适用于人行路面、公园绿地及广场等场所的渗水排水。



转输技术产品——输送管道

1、输送管道的定义

雨水输送管道是收集地面天然雨水并输送到天然水体的管道。建设部先进技术产品名录当中输送管道相关产品包括树脂混凝土线性排水沟、塑料排水管道、竹纤维复合管。

▲常见的雨水管道输送排放示意图

2、输送管道相关技术与产品

1丨树脂混凝土线性排水沟

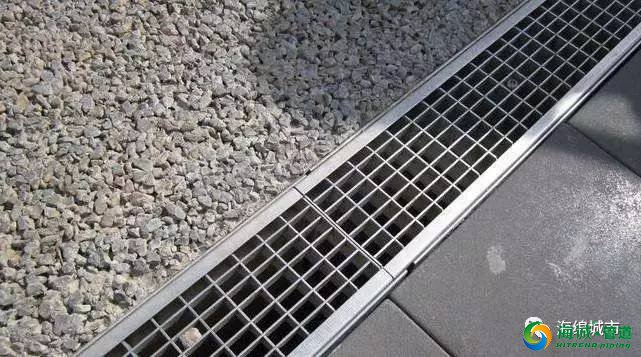

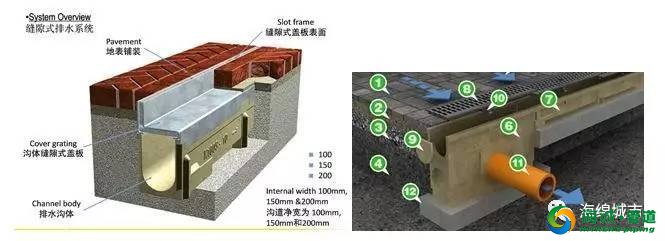

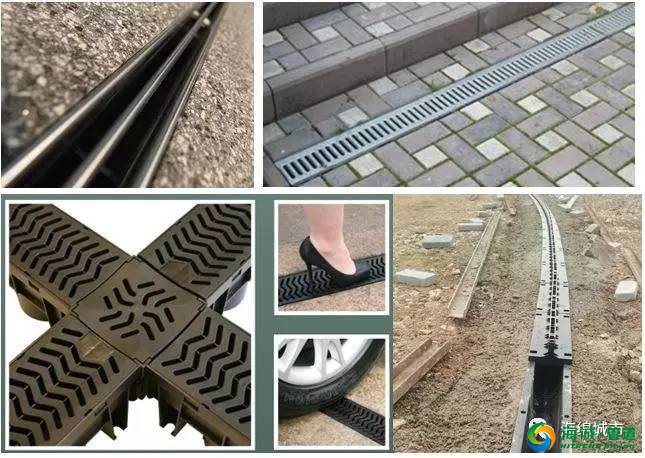

该排水沟主要以高分子树脂、颗粒填充材料、固化剂等为原料，以线状进水方式取代传统雨水口点式进水方式，减小汇水找坡长度；沟体断面采用 U 型构造，排水沟底部可形成较大的流速，具有良好的自净能力。该产品还具有抗压强度高，抗冲击性能好，吸水率低、耐腐蚀性强，使用寿命长等特点。

适用于公共交通路面、人行道、广场、公园等区域的地面或侧墙排水。

2丨塑料排水管道

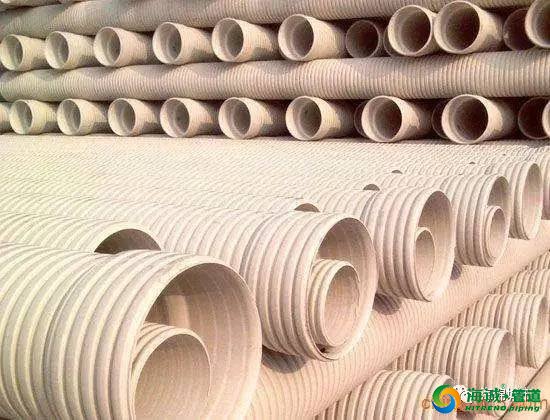

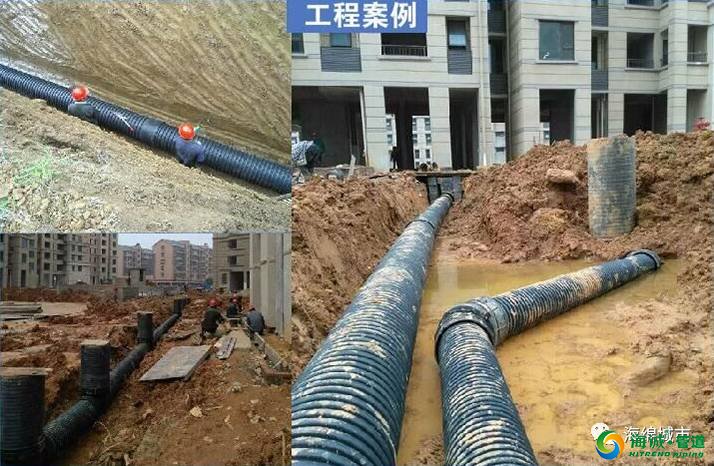

该排水管道按结构形式包括结构壁管、实壁管和纤维增强复合管等，具有耐腐蚀、重量轻、易施工安装等特点。

适用于无压埋地排水工程。

3丨竹纤维复合管

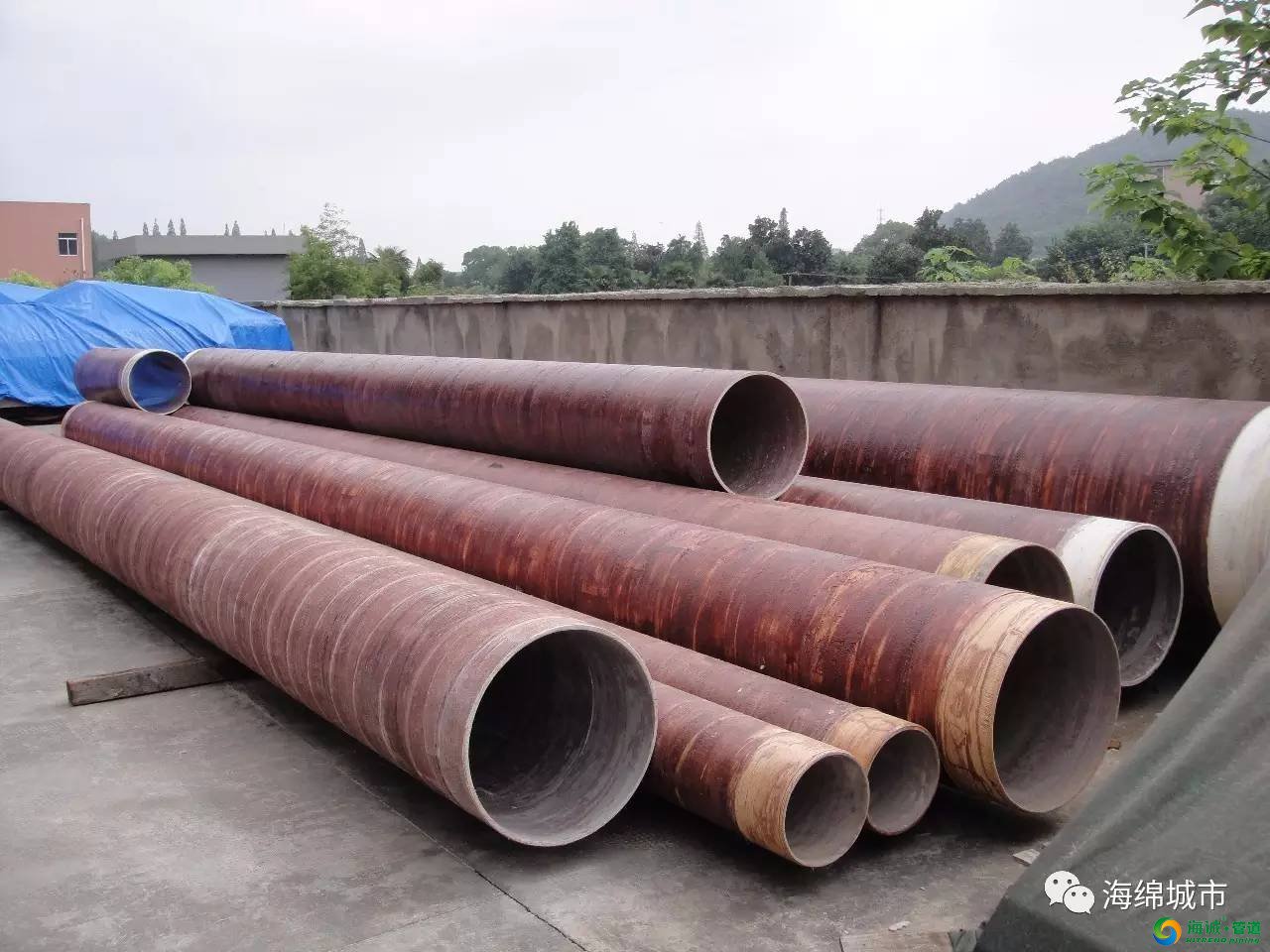

该复合管由内衬层、增强层和外防护层组成，以竹材为增强材料，以热固性树脂为粘接剂，采用缠绕工艺加工成型。内衬层由采用防腐性能优异的树脂和竹纤维无纺布、竹针织毡制成，防渗且内壁光滑。增强层由长 0.5～3m、宽 5～20mm、厚度 0.5～1.5mm 的竹篾和氨基树脂制成；外防护层由防水防腐较好的树脂填料制成。

适用于无压埋地排水工程。

转输技术产品——附属设施与技术

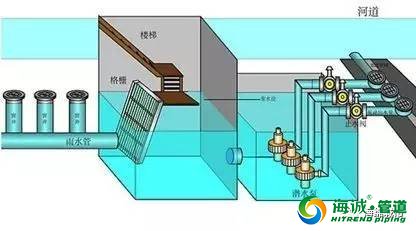

附属设施与技术主要包括城镇排水一体化预制泵站、塑料检查井、移动式大流量排水装置、大型潜水轴流泵、管道内部障碍软切割施工技术。1丨城镇排水一体化预制泵站

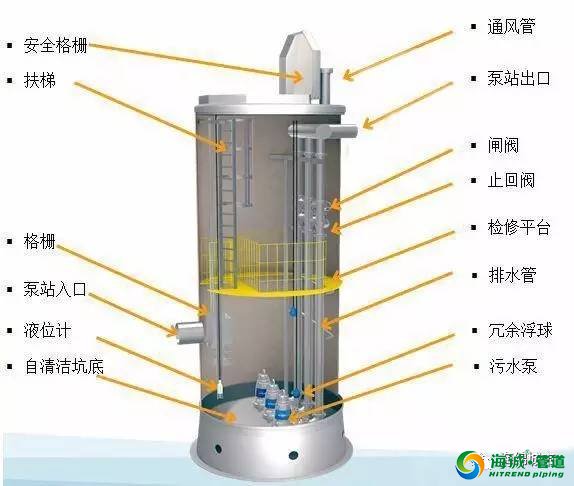

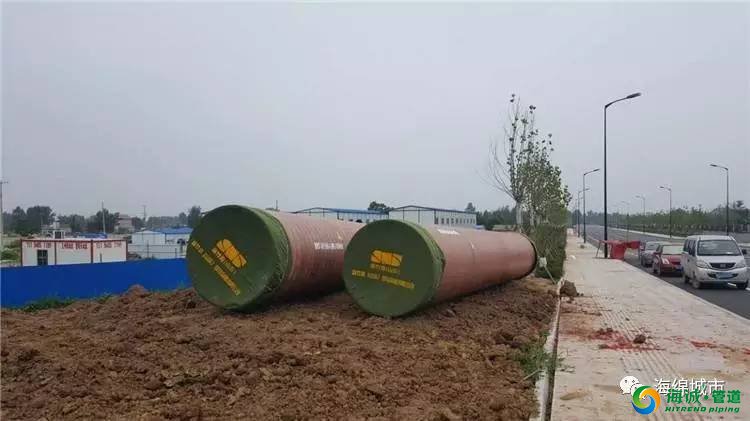

该泵站由潜水泵、筒体和远程监控系统组成，筒体采用玻璃钢（GRP）预制而成，配套泵站专用监测系统和远程管理系统，具有体积小、流态好、集成度高、使用安全、在线监控、安装维护方便、清洗方便等特点。

使用条件：城市污水，雨水、排水、废水和源水。主要用于市政排水和工业废水管道的提升与输送。

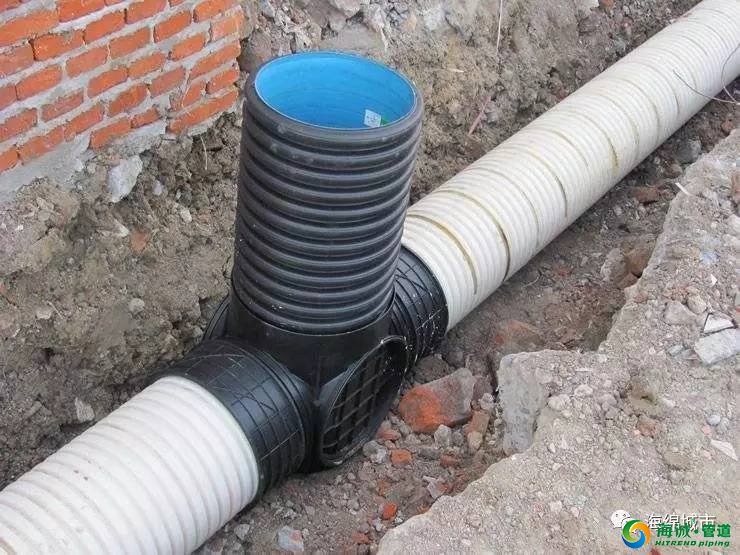

2丨塑料检查井

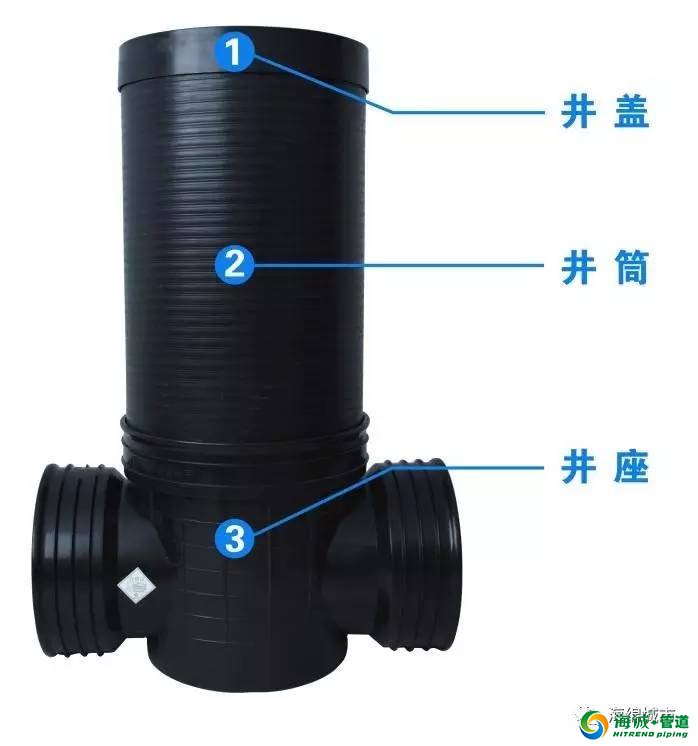

该 HDPE 检查井利用热态缠绕结构壁管设备，采用缠绕成型方法制得，由井座、井筒和支管等组成。开孔型塑料检查井可用于雨水渗透系统。 检查井井盖可采用铸铁检查井盖、复合材料检查井盖、钢纤混凝土检查井盖。

适用于市政或建筑小区给排水管道系统检查。

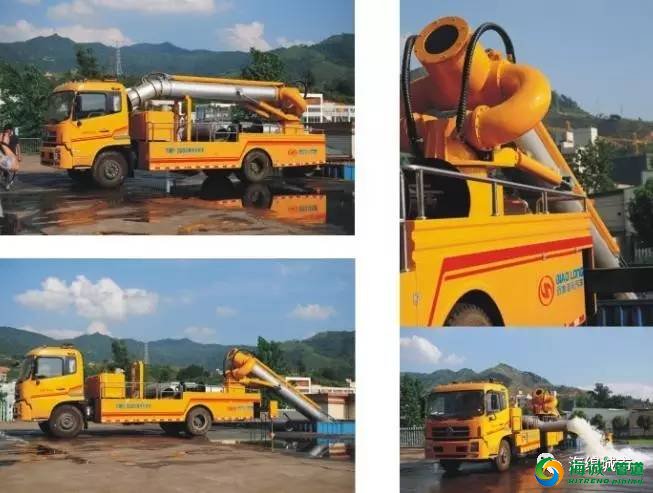

3丨移动式大流量排水装置

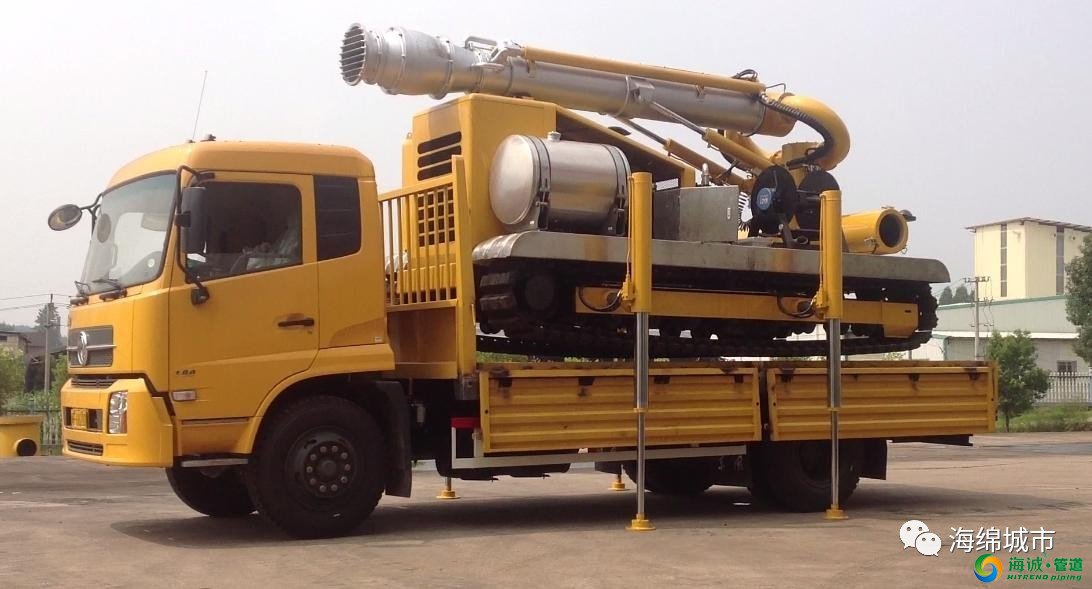

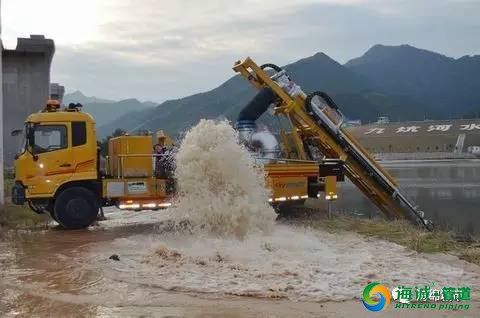

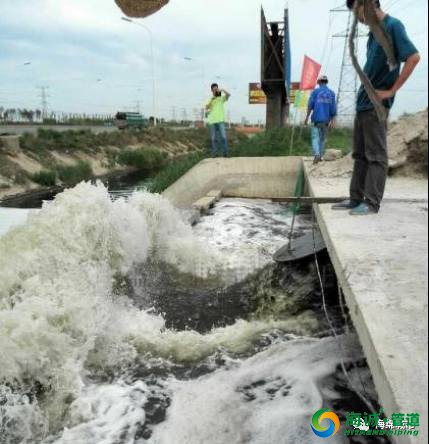

该装置由发电机组、大流量潜水泵、控制等单元组成，采用自带发电机组供电，经控制系统控制排水，移动灵活。

适用于城市内涝应急排水。

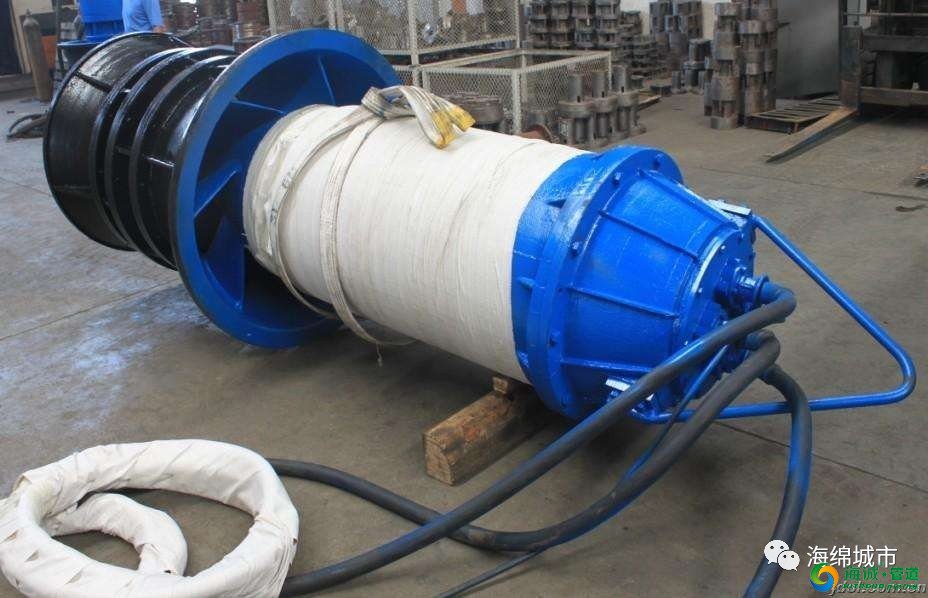

4丨大型潜水轴流泵

该泵由水力部件、潜水电机、座环、专用继电器等部件组成，采用预制肘形进水流道、紧凑型进水流道和湍流控制器设计，节约空间，减少压力损失，提高运行效率。

适用于城市大流量中低扬程雨污水泵站。

5丨管道内部障碍软切割施工技术

该技术在高压水射流冲淤法的基础上进行改进，根据管道堵塞状况以及管径和管道材质配置不同喷射铣头，利用高压水流对障碍物进行切割，疏通被凝固混凝土块或树根等固体障碍物堵塞的管道，具有快速、高效、安全等优点。

适用于被固体堵塞物（混凝土块、砖块、树根等）堵塞的排水管道的疏通。
