最全雨水排水系统施工做法

一、建筑雨水排水系统施工详解

建筑雨水排水系统是建筑给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

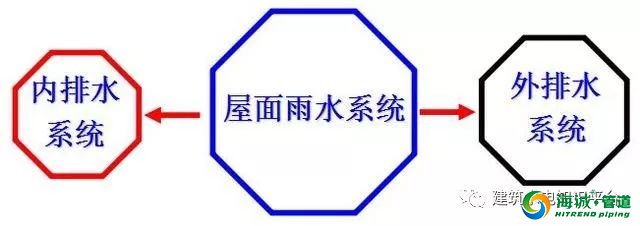

屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统。

外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式。按照屋面有无天沟可以分为以下两种：

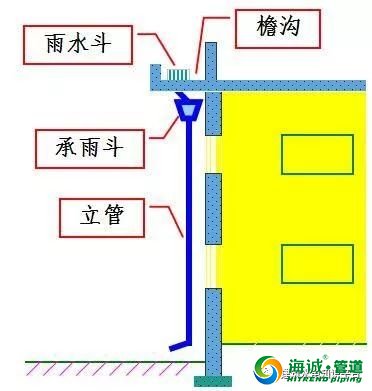

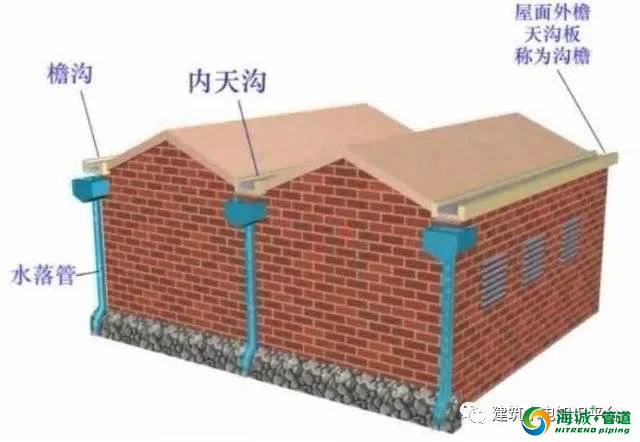

1、檐沟外排水

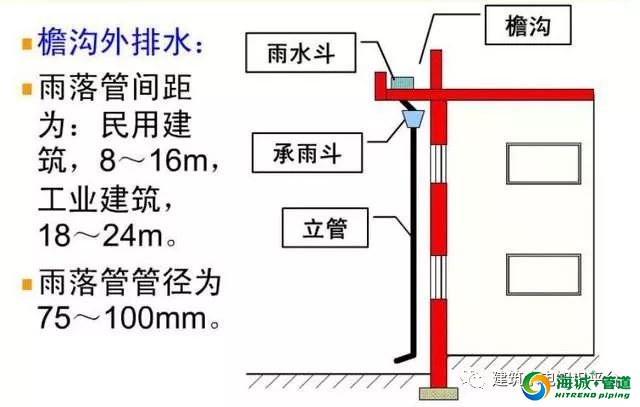

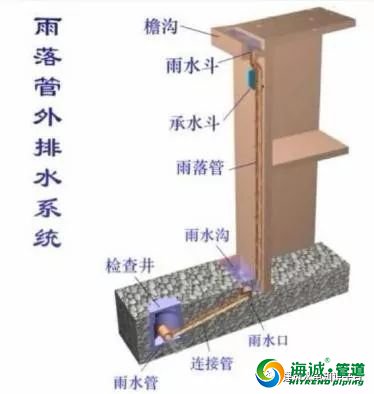

一般用于居住建筑，屋面面积比较小的公共建筑和单跨工业建筑，屋面雨水汇集到屋顶的檐沟里，然后流入雨落管，沿雨落管排泄到地下管沟或排到地面。

2、天沟外排水

一般用于排除大型屋面的雨、雪水。特别是多跨度的厂房屋面，多采用天沟外排水。

所谓天沟，是指屋面上在构造上形成的排水沟，接受屋面的雨雪水。雨雪水沿天沟流向建筑物的两端，经墙外的立管排到地面或排到雨水道。

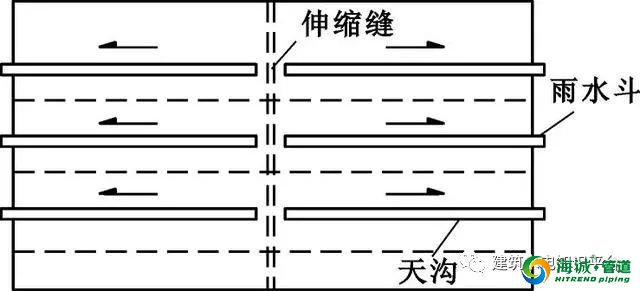

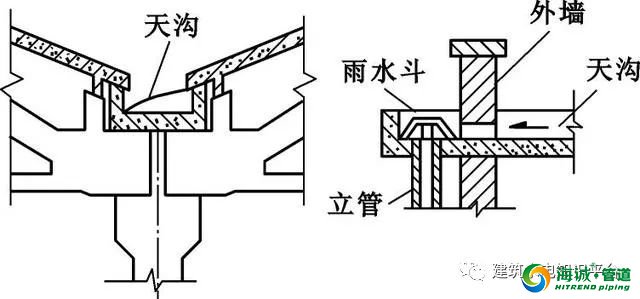

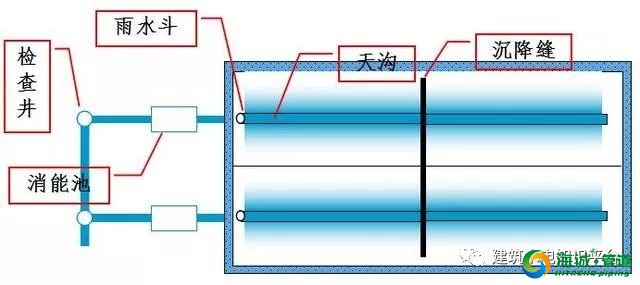

天沟布置示意图

天沟与雨水管连接

3、内排水系统

根据立管连接雨水斗的个数分为：单斗、多斗雨水排水系统。

根据系统是否与大气相通分为：密闭系统、敞开系统

按雨水管中水流的设计流态可分为：重力半有压流雨水系统；重力无压流雨水系统；压力流雨水系统（虹吸式雨水系统）

1、单斗雨水排水系统系统：

悬吊管上只连接单个雨水斗的系统。

2、多斗雨水排水系统系统：

悬吊管上连接多个雨水斗（一般不得多于4个）的系统。

在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力，单斗系统的排水能力大于多斗系统。多斗系统的排水量大约为单斗的80% 。

敞开系统：

为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。

密闭系统：

雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。密闭式排出管为压力排水。

一般为安全可靠，宜采用密闭式排水系统。

压力流（虹吸式）雨水系统：

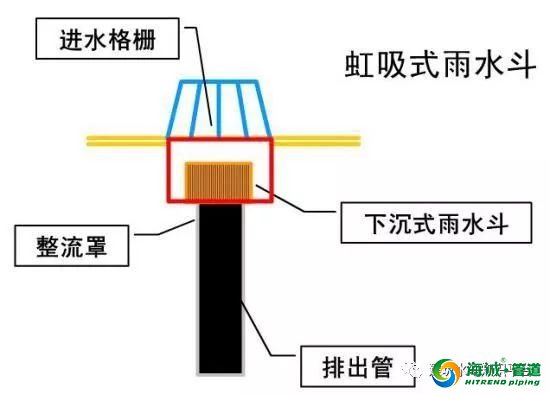

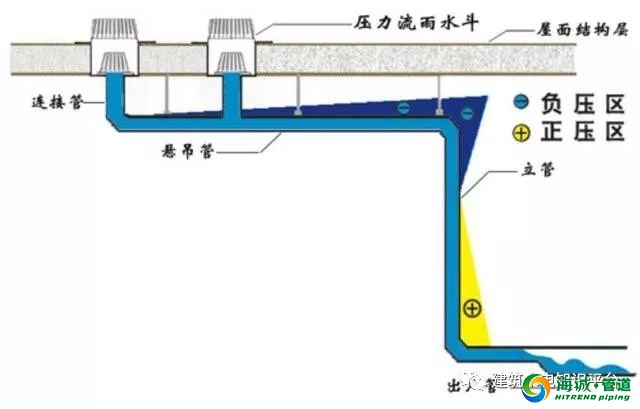

采用虹吸式雨水斗，管道中是全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

重力半有压流雨水系统：

设计水流状态为半有压流，系统的设计流量、管材、管道布置等考虑了水流压力的作用。

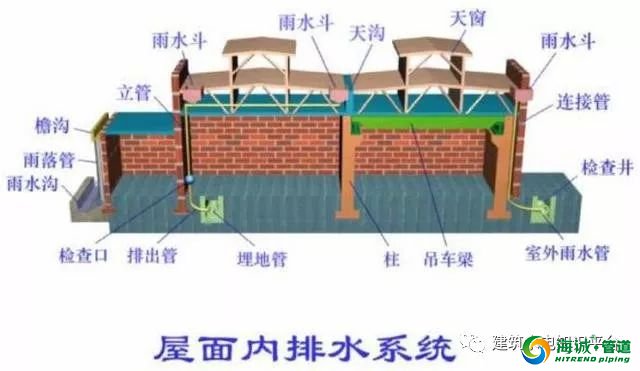

内排水系统由雨水斗、连接管、悬吊管、立管、排出管等部分组成。

1、雨水斗

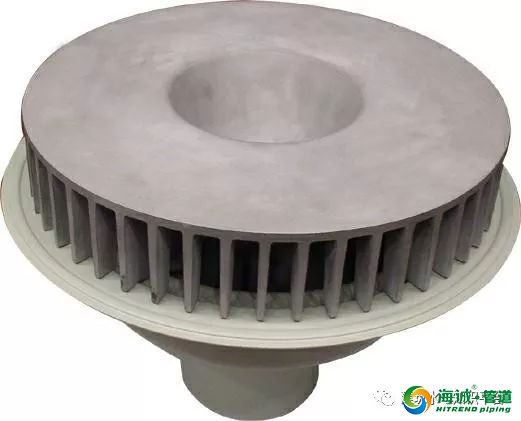

雨水斗是整个雨水管道系统的进水口，主要作用是最大限度的排泄雨、雪水；对进水具有整流、导流作用，使水流平稳，以减少系统的掺气；同时具有拦截粗大杂质的作用。

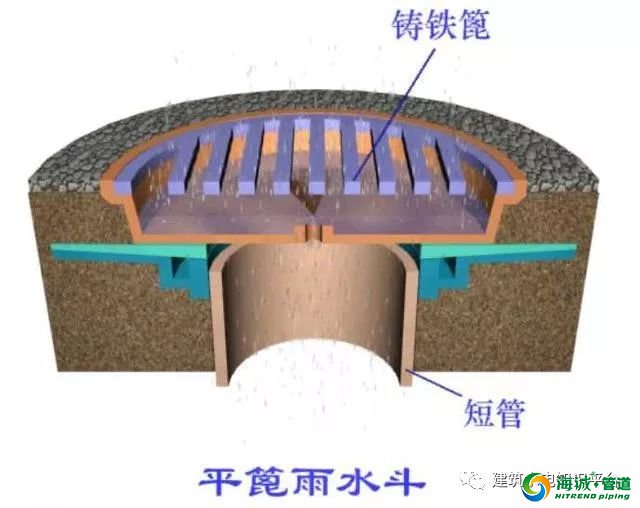

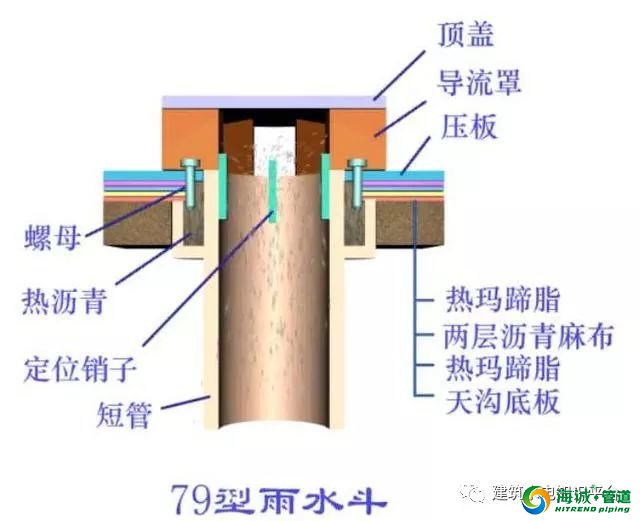

目前国内常用的雨水斗为65型、79型、87型雨水斗、平蓖雨水斗、虹吸式雨水斗等.

2、连接管：

连接雨水斗与悬吊管的短管。

3、悬吊管：

悬吊管与连接管和雨水立管连接，见雨水内排水系统图，对于一些重要的厂房，不允许室内检查井冒水，不能设置埋地横管时，必须设置悬吊管。

4、立管：

接纳雨水斗或悬吊管的雨水，与排出管连接。

5、排出管：

将立管的水输送到地下管道中，雨水排出管设计时，要留有一定的余地。

6、埋地横管：

密闭系统一般采用悬吊管架空排至室外的，不设埋地横管；敞开系统，室内设有检查井，检查井之间的管为埋地敷设。

7、检查井：

雨水常常把屋顶的一些杂物冲进管道，为便于清通，室内雨水埋地管之间要设置检查井。设计时应注意，为防止检查井冒水，检查井深度不得小于0.7m。

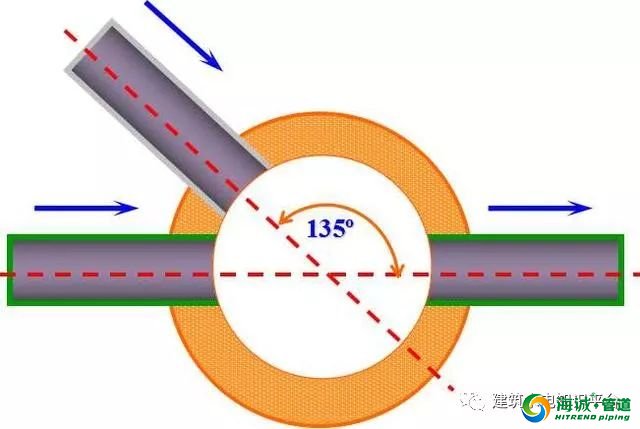

检查井内接管应采用管顶平接，而且平面上水流转角不得小于135º。

具体方式见下页示意图所示

检查井内接管方式

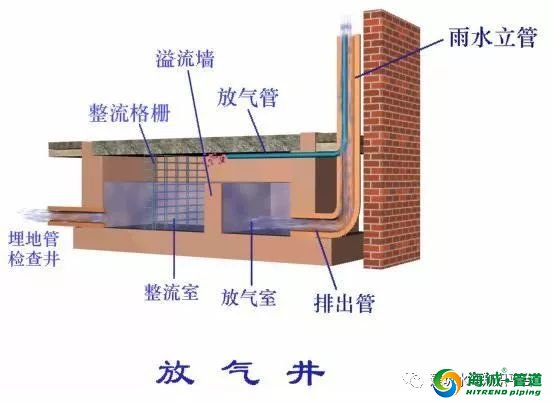

8、排气井

为了有效分离出雨水排除时吸入的大量空气，避免敞开式内排水系统埋地管系统上检查井冒水，应该在埋地管起端几个检查井与排出管之间设置排气井，从排气井排出的雨水流入排气井后与溢流墙碰撞消能，流速大幅度下降，使得气水分离，水再经整流格栅后平稳排出。
