l 内衬 H DPE 管修复目的及工作原理

1．1 内衬 H D PE 管修复目的
以某地区 的水源地项 目工程 为例，该工程 的输水 管线始 建于多年前 ，通过水泥材料来处理插 口的管道。经过多年来的不断运行，管道实用性 已经不能满足 当前社 会发展的需求 ，并且管材也相对 比较落 后，内部的部分位置 已经 出现 了漏水 的情况 ，洪水安全隐患较大 。因为管道的敷设时间 比较长 ，所 以不论是 管道 的埋设深度还是管道所在地 区的地形地貌都 已经发生 了较大 的变化 。铺设 时项 目规划在农 田、荒地铺 设的管道 ，经过 多年来 的不断发展 ，已经完 全被 农田 、被 厂矿 以及道 路等 覆盖。在这种情况下 ，如果想要通过挖工的形式对 管道进 行处理，需要重新规划管道所在地，而且二次设计 需要 消耗 的时间也 比较长 这种土地处理措施还涉及到土地征地、拆迁等诸多问题 ，项 目开展经 费也比较贵 。为了提升城市的供水管线建设速度 ，保 证城市 日常用水 的正 常性以及安全性 ，控制城 市的供水管 网漏损 率，以可持 续发展的角度 来节约城市水资源，不断优化供水管道项 目建设技术 ，并减 少工程项 目建设时 间，已经成为 目前各地区迫切需要解决的问题 。而 非开挖 H DPE 管内衬修复技术便成为炙手可热的管道处理技术，利用该技术对管道进行修复 。
1．2 内衬 H DPE 管修复原理

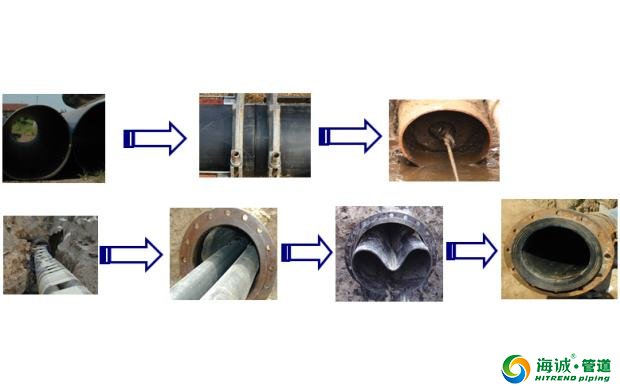

HDPE管的折叠内衬 主要 是通过牵拉的形式 ，利用变形设备等对管道进行处理将HDPE 管道压缩成 U 型的管道 ，并使用纤维胶带对管道进行绑扎处理。通过牵引机等设备 ，将 H DPE 管道 穿入被修复的管道 当中，之后通 过加压等形式，将管道打开 ，并保证 管道 可以恢复到原有 的管径大小。让H DPE 管不断的涨大，最终紧贴到修复管道内壁，并和被修复的管道项 目贴 合，构成防腐性 能十分优 良的新型复合结构材料 。

2 修复所用材料及设备

2．1 修 复材料
修复材料种类较多 ，但是最常见且使用频率最高的材料依旧是PE100高密度的聚乙烯管道 ，该种类的管道屈服强度可以达到22MPa，并且弯曲的模量也可以达到 900MPa。
2．2 机械设备
在机械设备方面 ，不同项目情况不同 ，所以不同的项目建设过程中使用的设备也是不同的。通过使用折叠机、缩径机来压制管道通过牵引机 来带动设备的正常运行，并利用多级滚轮等 ，对HDPE 管道 进行压制 。热熔焊机 的使用 也是十分关键的，利用热熔焊机将小的 HDPE 管道熔焊成适合项目使用的管道长度 ，而且所有的焊接口都必须要 经过探伤试验 ，试验 结果满足要求之后再投入到项目建设使用中。还要关注刨刀盘的使用情况，因为在焊接 HDPE管之前，要先使用刨刀对管口进行处理。在焊接管 道的过程 中，可以使用液压装 置来固定管道 ，并通过挤压的方式来提升焊接压力，保证 焊接 效果。通过牵引机来牵引 HDPE 管道 。

3 HDPE 管的内衬修复应用

首先应当做好项目施工的准备工作 ，并按照项目日常建设施工组织设计、项 目的施工方案等 ，做好对 应的准备工作。
准备工作完成之后 ，挖掘工作坑，并构建支护装置。

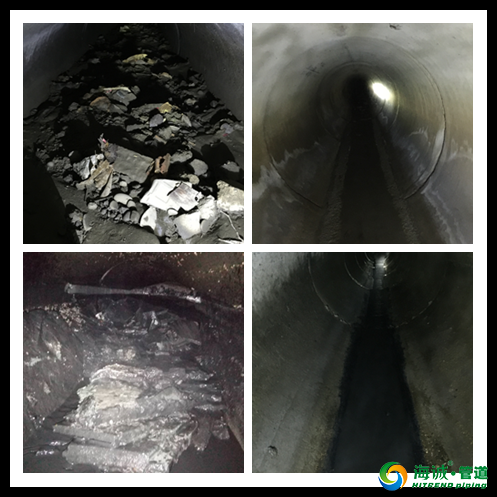

切断管道之前先排水，如果人工检查难度比较大 ，可 以使用机器人摄像头来检查项目管道的内部情况 。
托入口的工作坑位置 必须要和 HDPE 管道位 置相接 ，保证 焊接关 口的平整性 ，避 免出现 不均匀焊接等 问题 。
使用焊 口清 洁液对焊接 口进 行处理，保证焊接口不存 在灰尘 、不存在油渍等 。
对液压泵进行 调整 ，将焊接 的压力控制在7k 左右 。作为热熔焊机来说，可以将热熔焊机 的温度控制在 200o左右。在焊接口出现 4mm 翻 边 以后 ，继续保 持压 力 ，将 压力保持 30m in 左右 ，在泄压之后实现全面焊接 。
而 出口位置可 以布 置牵 引机 ，在牢固固定牵引机 之后 ，使 用机械人对牵引用钢 丝绳进行诱 导，使其 穿入到入 口的位置。完成焊接的 H DPE 管顶端可 以制成弹头形状 ，这样牵引端的钢丝绳可以更好的预期相连接 。
牵引机可 以通过钢丝绳来牵 引缩径机 ，并压缩H DPE 管，将其制成 u 型 ，避免 出现任何的死角或者 的褶皱 。将 HDPE 管道拖 进即将修复 的管道 当中，保证其 牵引力始终 控制在 屈服强度 的一半。此 时要 关注 H DPE 管壁不会被 旧的管道端 口划伤 。H DPE 管材 的耐腐蚀性 比较理想，而且和一些常见 的钢管相 比较来看 ，H DPE 管材 的耐锈蚀性 能也 比较好，正常使用年 限长 。
使用该技术对需要修复的管道进行处理，产生的土方量比较少，而且还不会对周围的道路 、周 围建筑物产生破坏 。需要涉及 到的拆迁部分少 不会影响到项 目所在地 区的交通运行情况 ，且需要投入的资金也 比传统处理方式少 。在修复距 离方面 ，内衬 HDPE 管 的修复距 离比较长 ，不会影响 到地 下周 围地 区的管线 ，而 且内衬 HD PE 管还可 以承 受一定 的压 力 ，避 免一些污水或者是一些有毒有害物质进入到管道内部。
H DPE 施工模式下，需要办理的施 工环节 以及工程项 目施工手续都 比较少，项 目施 工速度较 快，需要停水的次数也比较少 ，整体效益十分理想 。该技术比较适合在 2001100r am 的管径 中使用 ，而且不论管道要运输的材料如何 ，该技术基本都可 以满足材料 的需求 。虽然 HD PE 修复技术的优点比较多，但是通过总结近年 来的实际使用经验也不难发现其应用环节存在一定的问题。
HDPE 管折叠内衬法对项 目的转角限制要求比较 高，最大的转角度数为 15o。如 果在项 目施工过程 中发现转角的度数超过 15~，则不 能使用该技术 。如果项 目施工地的温度在 5o或者是 5o以下，折叠的难度也会直线提 升，需要在施工时搭设保温棚，所以部分地区的冬季是不 能施工 的。

4 结束语

H DPE 管的折叠 内衬技术 ，是一种可以有效解 决管线修复的方法 。从近年来的工程项 目施工经验来看，HDPE 技术的应用可以有效提升管线修复质量，未来的推广空间也比较大 。上文首先介绍了目前内衬 HDPE管修 复技术的发展情 况，之后阐述其工作 原理、修复需要使用的原料 以及具体的修复技术 。希望可以为后的研究工作奠定基础，提升后续研究质量 。
