农田灌溉PE管道输水技术
1概述
PE管输水灌溉是以管道代替明渠输水灌溉的一种工程形式，水由分水设备输送到农田。直接由PE管分水口分水进入田间、沟畦。PE管输水有多种使用范围，大中型灌区可以采用明渠水与PE管有压输水相结合，有专门为喷灌供水的压力输水管道，也有为农田沟畦浇灌的输水管通水。管道灌溉的特点是排水口流量大，出水口不会发生堵塞，仍属地面灌溉技术。
1.1PE管道输水特点
（一）节水节能
PE管道输水可减少渗漏损失和蒸发损失，与土垄沟相比，PE管道输水损失可减少5％，水的利用率比土渠提高了30％～40％，比混凝土等衬砌方式节水5％～15％。对机井灌区，节水就意味着降低能耗。
（二）省地、省工
用土渠输水，田间渠道用地一般占灌溉面积的1％～2％，有的多达3％～5％，而PE管道输水只占灌溉面积的0.5％，提高了土地利用率。同时PE管道输水速度快，避免了跑水漏水现象，缩短了灌水周期，节省了巡渠和清淤维修用工。
（三）投资小、效益高
管灌投资较低，一般每亩在100～300元。同等水源条件下，由于能适时适量灌溉，满足作物生长期需水要求，因而起到增产增收作用。
（四)适应性强
压力PE管道输水，可以越沟、爬坡和跨路，不受地形限制，施工安装方便，便于群众掌握，便于推广。配上田间地面移动软管，可解决零散地块浇水问题，适合当前农业生产责任制形式。
1.2PE管道输水系统的组成
PE管道输水灌溉系统由水源与取水工程部分、输水配水管网系统和田间灌水系统3部分组成，见图1-1。
（一）水源与取水工程
PE管道输水灌溉系统的水源有井、泉、沟、渠道、塘坝、河湖和水库等。水质应符合《农田灌溉用水标准》，且不含有大量杂草、泥沙等杂物。
井灌区的取水工程应根据用水量和扬程大小，选择适宜的水泵和配套动力机、压力表及水表，并建有管理房。自压灌区或大中型提水灌区的取水工程还应改进水闸、分水闸、拦污栅及泵房等配套建筑物。
（二）输水配水管网系统
输配水管网系统是指PE管道输水灌溉系统中的各级管道、分水设施、保护装置和其他附属设施。在面积较大灌区，管网可由干管、分干管、支管和分支管等多级管道组成。
（三）田间灌水系统
田间灌水系统指出水口以下的田间部分，它仍属地面灌水，因而应采取地面节水灌溉技术，达到灌水均匀并减小灌水定额的目的。

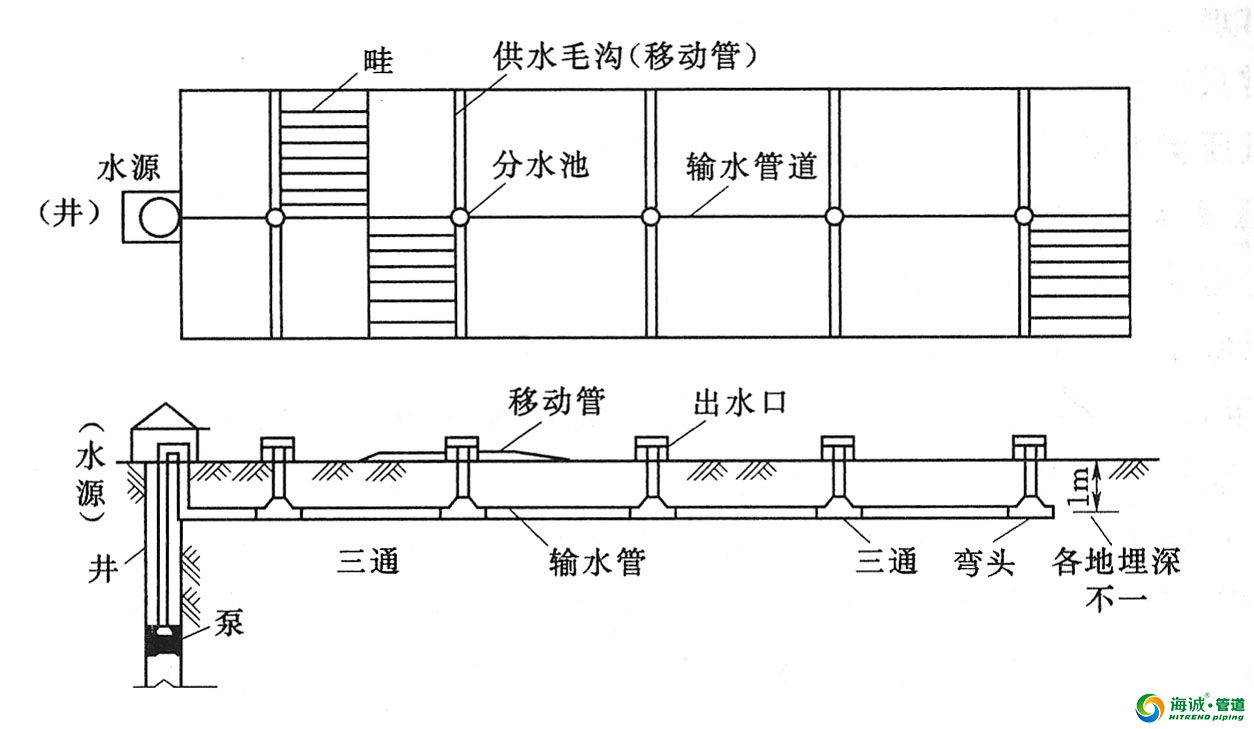

图1-1 灌溉管道系统组成图
1.3PE管道输水系统的分类
PE管道输水系统按其压力获取方式、管网形式、管网可移动程度的不同等可分为以下类型。
（一）按压力获取方式分类
按压力获取方式不同可分为机压输水系统和自压输水系统。
1．机压(水泵提水)输水系统
它又分为水泵直送式和蓄水池式。当水源水位不能满足自压输水要求时，要利用水泵加压将水输送到所需要的高度或蓄水池中，通过分水口或PE管道输水至田间。目前，井灌区大部分采用直送式。
2．自压输水系统
当水源较高时，可利用地形自然落差所提供的水头作为PE管道输水所需要的工作压力。在丘陵地区的自流灌区多采用这种形式。
（二）按管网形式分类
按管网形式不同可分为树状网和环状网两种类型。
1．树状网
管网呈树枝状，水流通过“树干”流向“树枝”，即从干管流向支管、分支管，只有分流而无汇流，见图4-2(a)。

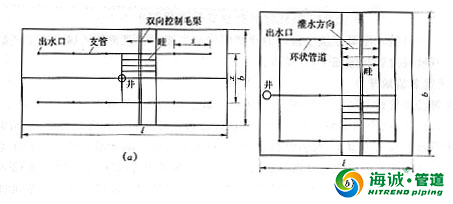

图4-2 管网系统示意图
(a)树状管网 (b)环状管网
2．环状网。管网通过节点将各管道连接成闭合环状网。根据给水栓位置和控制阀启闭情况，水流可作正逆方向流动，见图4-2(b)。
目前国内低压PE管道输水灌溉系统多采用树状网，环状网在一些试点地区也有应用。
（三）按固定方式分类
低压PE管道输水灌溉系统按固定方式可分为移动式、半固定式和固定式。
1．移动式。除水源外，管道及分水设备都可移动，机泵有的固定，有的也可移动，管道多采用软管，简便易行，一次性投资低，多在井灌区临时抗旱时应用。但是劳动强度大，管道易破损。
2．半固定式。其管道灌溉系统的一部分固定，另一部分移动。一般是水源固定，干管或支管为固定地埋管，由分水口连接移动软管输水进入田间。这种形式工程投资介于移动式和固定式之间，比移动式劳动强度低，但比固定式管理难度大，经济条件一般的地区，宜采用半固定式系统。
3．固定式。管道灌溉系统中的水源和各级管道及分水设施均埋入地下，固定不动。给水栓或分水口直接分水进入田间沟、畦，没有软管连接。田间毛渠较短，固定管道密度大，标准高。这类系统一次性投资大，但运行管理方便，灌水均匀。有条件的地方应逐渐推行这种形式。
2管道灌溉工程管材
2.1管材
管材是PE管道输水灌溉系统的重要组成部分，其投资比重一般约占工程总投资的70～80％，直接影响到管灌工程的质量和造价。
（一）技术要求
1．能承受设计要求的工作压力。管材允许工作压力应为管道最大正常工作压力的1.5倍。当管道可能产生较大水击压力时，管材的允许工作压力应不小于水击时的最大压力。
2．管壁要均匀一致，壁厚误差应不大于5%。
3．地埋暗管在农业机具和车辆等外荷载的作用下管材的径向变形率不得大于5％。
4．满足运输和施工的要求，能承受一定的局部沉陷应力。
5．管材内壁光滑，内外壁无可见裂缝，耐土壤化学侵蚀，耐老化，使用寿命满足设计年限要求。
6．管材与管材、管材与管件连接方便，连接处应满足工作压力、抗弯折、抗渗漏、强度、刚度及安全等方面的要求。
7．移动管道要轻便，耐碰撞，耐摩擦，不易被扎破及抗老化性能好等。
8．当输送的水流有特殊要求时，还应考虑对管材的特殊需要。如灌溉与饮水结合的管道，要符合输送饮用水的要求。
（二）选择方法
在满足设计要求的前提下综合考虑以下积极因素进行管材选择：①管材管件的价格；②施工费用，包括运输费用、当地劳动力价值、施工辅助材料及施工设备费用；③工程的使用年限；④工程维修费用等。
管道可选择施工、安装方便及运行可靠的高密度聚乙烯管材（HDPE）；
选择PE管是最经济的。另外，选择管材还要考虑应用条件及施工环境的特殊要求。在管道有可能出现较大不均匀沉陷的地方柔性较好的PE管依然最好的选择；这样，既发展了节水灌溉，又有利于环境保护；对将来可能发展喷灌的地区，应选择承压能力较高的管材，管材压力上应提前预选，便于发展喷灌时利用。
总之，管材选择要遵循经济实用、因地制宜、方便施工的原则。同时还应考虑生产厂家的生产能力和信誉，以避免不必要的纠纷。
（四）渠灌区大口径管材的选择
渠灌区由于具有控制面积大、输水流量大、输配水系统层次多、地形复杂、线路长、管网水压力分布复杂等特点，因此在管材选择上要充分考虑其特点。其中，中小口径的管材选择与井灌区基本一致；大口径管材和管件国内目前主要以HDPE高密度聚乙烯管为主。
（五）地面移动管道的选择
地面移动管道通常采用轻便柔软易于盘卷的软管。软管按其生产材料可分为聚氯乙烯塑料软管、涂胶软管、橡胶管、橡塑管等。
选择时要求管材壁厚均匀，表面光滑平整，没有断线、抽筋、松筋、内外槽、脱胶、气孔和涂层夹杂质等缺陷。
典型工程效益分析：香营乡3000亩蔬菜基地自压管道节水灌溉工程，以白河堡水库北干渠为水源地，设首部沉淀过滤池和调节池各一座，配套D315管2410米，D200管4000米，D160管650米，D110管35700米，出水口640套、自压管道节水灌溉系统完成后，项目区的面貌发生了根本性变化，灌溉条件得到明显改善。经济效益、社会效益、生态环境效益有了显著变化，在全县的节水灌溉建设和管理上起到了真正的示范样板作用，对延庆县农业产业机制改革和农业种植结构调整具有深远意义。
经济效益分析
通过节水灌溉工程的建设，改善了当地的农业生产条件，结合农业种植结构调整和名、特、优、新品种的发展，必将会提高农产品的产量和质量，增加当地农民收入。
增产效益
农田实行节水灌溉后，由于减少了渠道和田埂占地，可增加作物有效种植面积，并能适时灌水，提高灌水质量，提高作物产量和品质。每亩按2000Kg产量，单价按1.2元/Kg计，每亩增加收入1250元，每年可增加收入375万元。
节水效益
与土渠灌溉相比，自压管道灌溉每亩每年可节水100m3；项目区年节水总量为30万m3。每方水按0.12元计，可节水水费开支3.6万元。节水转移效益按每方水0.08元计，每年可增加效益2.4万元。
省工效益
自压管道灌溉每亩每年可节省人工3工日，项目区每年节省人工9000工日，节省人工支出18万元。
节地效益
据测算，管溉可增加有效种植面积5%左右，项目区可增加有效种植面积150亩。
实践证明：自压管道灌溉系统节水效果明显，减少了水资源的浪费，缓解了当地的水资源供需矛盾，提高了当地的灌溉水平和农业抗旱能力，促进了农业产业制度改革和农业种植结构调整。运用自压管道灌溉系统后，每年节约用水30万m3，节约的水会为经济的其他发展提供了良好的基础。同时，项目区内外部环境和整体面貌也将发生根本性变化，不仅丰富了城乡居民的“菜篮子”，还绿化美化了环境，改变了当地农民的生产意识、使农民认识到节水改造的好处，深深体会到水利是农业的命脉，只有水利设施的发展，才能改变农业的面貌，才能富裕农民。
