PE给水管施工全交底及pe管焊接视频及对接机视频

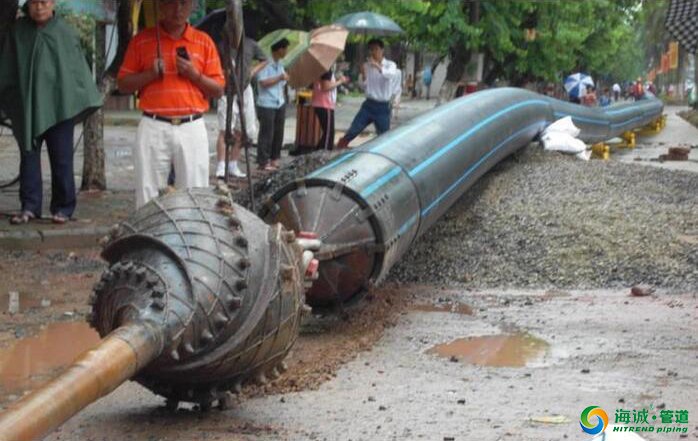

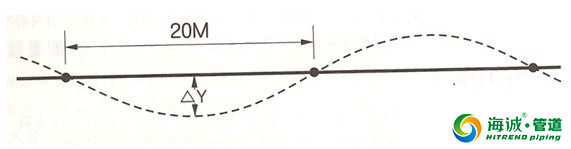

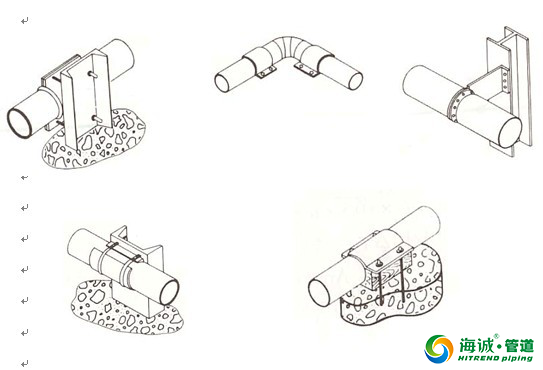

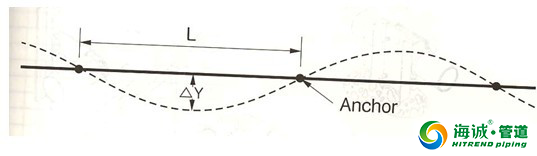

1、前 言F=SA |
F:最大引取力(Kg) S:最大允许压力(Kg/cm2) A:管道横截面(D-T)×T× D:外径(mm) T:厚度(mm) |
项目 | 作业顺序 | 注意事项 | 备 注 |
准 备 |
A 接通加热板电源 B 检查是否有伤 C 打开夹具装配,使之适 合于要熔接的管径。 |
确认电压 损伤深度 为厚度的10%以上时 切断除掉。 |
|
加 工 管 道 的 熔 接 面 |
A 后推夹具 B 固定刨割机 C 夹具里夹进管材、管件, 并牢固拧紧。 D 开动刨割机 E 用油压机加压夹具,削 掉管两面。 F 屑出得均匀时除去加 压力,空转2—3回,后 退夹具。 G 拿出刨割机 H 除掉被削掉的屑。 |
夹具两面加同样的力, 继续到面均匀为至 特别要完全除掉丢在熔接器底面的屑,不要使之粘到加热板上。 |
小心刨割机电 动机的超负荷, 有必要调节油 压 调节刨割机的 刀片。 |
管 的 水 平 |
A 前进夹具,确认管两面 是否紧贴,有无误差。 B 预备紧贴时,检查剩下 的油压工程程度。 |
确认管的 水平和垂直状态 没达到水 平时调整夹具,重新 再切削。 |
项目 | 作业顺序 | 注意事项 | 备注 |
熔 接 |
A 用洒精擦洗管道连接部位 B 安装加热板 C 前进夹具,用一定压力 使加热板紧贴管道熔融。 D 熔珠开始形成时,在没 有压力的状态下维持加 热。 E 维持加热结束后,后退 夹具迅速拿出加热板 F 立即以适当的压力前进 夹具,压榨熔融面。 |
u 确认加热板温度(210℃±10℃) 确认熔珠出得是否均匀. 请参考维持加热时间图表 |
维持加热或压榨工序里不能反复加油 压。 |
冷 却 |
A 压榨后一定时间内使之 自然状态里冷却,脱离 熔接机 |
冷却时间请参考图表 | |
检 查 |
A 用肉眼确认管的连接是 否良好。 |
确认是否出了均匀的熔珠 |
区分 | 加压熔融 | 维持加热 | 拿出热板 | 压榨(秒) | 冷 却 |
D75 |
管周边发生 熔珠为至 D300以下(2—3mm) D350以上 (3—4mm) |
1分 |
5秒以内 10秒 10秒 10秒 15秒以内 |
60 | 10分以上 |
D100 | 1分30秒 | 60 | 10分以上 | ||
D125 | 1分50秒 | 60 | 15分以上 | ||
D150 | 2分10秒 | 60 | 15分以上 | ||
D200 | 2分30秒 | 60 | 20分以上 | ||
D250 | 3分 | 60 | 20分以上 | ||
D300 | 3分30秒 | 60 | 30分以上 | ||
D350 | 4分10秒 | 60 | 30分以上 | ||
D400 | 4分50秒 | 60 | 40分以上 | ||
D450 | 5分40秒 | 60 | 45分以上 | ||
D500 | 6分20秒 | 60 | 50分以上 | ||
D630 | 8分10秒 | 60 | 60分以上 | ||
D700 | 9分50秒 | 60 | 60分以上 | ||
D800 | 10分50秒 | 60 | 60分以上 | ||
加压力(kg/cm2) | 1.0—1.5 | 0.1—0.15 | 1.0—1.5 |
区分 | 加压熔融 | 维持加热(秒) | 拿出加热板(秒) | 压榨 | 冷却(分) |
D20-25 D30 D40 D50 D75 |
所规定的插入长度为至 |
10 15 20 25 30 |
5秒以内 | 30秒以内 | 3分以上 |
项目 | 作 业 顺 序 | 注 意 事 项 | 备注 |
准 备 |
A 加热板里设置要熔接某种规 格的直通后给电源。 B 清除连接管内面和管末断外 面异物,确认是否有损伤。 C 清扫熔融部位后用酒精擦洗 干净。 D以连接管的插入程度为标准 用HOLDRING 调整管。 |
加热板维 持清洁 确认电压 管的允许 损伤范围是厚度的 10%以内 连接管损 伤时做废物处理 |
|
熔 接 |
A 把加热板插入到管及连接管 的规定深度。 B 让管和连接管在加热板上维 持一定时间。 C 管及连接管间拿出加热板。 D 把管插入连接管里熔接。 E 给一定的加压,维持适当时 间。 |
加热板温 度(260℃±10℃) 参考加热 维持时间图表 |
|
冷 却 |
A 一定时间内在自然状态里冷 却。 B 擦洗干净加热板 |
冷却中不 要使它受到外部冲击 参考图表 要遵守冷却时间 |
|
检 查 |
A 肉眼确认熔接部状态。 |
确认是否 形成了均匀的熔珠 |
项目 | 作 业 顺 序 | 注 意 事 项 | 备 注 |
准 备 |
A 加热器上设置要熔接规 格的鞍型后给接通电源。 B 管材、管件擦干净,管 材、管件周围设置夹具。 C 清扫鞍型鞍座部。 D 确认鞍型连接管和管的 规格是否一致 |
维持加热板的清洁 确认电压 按原管的轴方向清扫 | |
熔 接 |
A 原管上放加热板、上边 再放鞍型加热。 B 加一定压力,边检查熔 融状态是否均一。 C 经过适当时间后,分离 鞍型拿出加热板 D 迅速确认熔融状态。 E 熔融状态良好的话,就 把鞍型放在准确位置, 然后强压到一定时间为 至。 F在短暂的时间内把鞍型小 心地放置在熔融部位上。 |
加热板温度(260℃±10℃) 给轻轻的 冲击分离, 熔融状态 不良时重新实施。 以均匀的压力向管道轴,90度地压下去。 |
|
冷 却 |
A 一定时间内在自然状态 里冷却。 B 把加热板擦干净。 |
冷却中保 护使它不要受到外部 冲击。 |
|
检 查 |
A 肉眼确认熔接部状态。 |
确认是否 形成均一的Bead |
|
穿 孔 |
A 利用穿孔机穿孔 |
完全除掉被 穿孔的屑 |
品名 | 规 格 |
装 载 量 8TON 11TON |
|
水 道 管 |
D50(ROLL) | 42R/L | 50R/L |
D75(ROLL) | 22R/L | 27R/L | |
D75(6M) | 500本 | ||
D100 | 350本 | ||
D125 | 130本 | ||
D150 | 175本 | ||
D200 | 110本 | ||
D250 | 66本 | ||
D300 | 52本 | ||
D350 | 37本 | ||
D400 | 27本 | ||
D450 | 20本 | ||
D500 | 16本 | ||
D600 | 12本 | ||
D700 | 8本 | ||
D800 | 6本 | ||
管道装载量 |
8TON=2.3m×7m 11Ton=2.3m×9m |
管径 | 装载列数 | ||
SDR18以下 | SDR19—26 | SDR26-32.5 | |
D100 | 45 | 26 | 14 |
D150 | 31 | 17 | 10 |
D200 | 24 | 13 | 8 |
D250 | 17 | 10 | 6 |
D300 | 13 | 8 | 5 |
D350 | 12 | 7 | 4 |
D400 | 11 | 6 | 4 |
D450 | 10 | 6 | 4 |
D500 | 9 | 6 | 3 |
D600 | 7 | 4 | 3 |
施 工 要 领 | 详细图 |
确认破损部位、 切断 注意事项:对于燃气管,应先切断煤气,然后进行清洗作业 |
|
插入电熔接连接管,进行熔接 注意事项:根据电熔接施工顺序,有必要完全消除施工熔接部位湿气的情况下,要使用气袋 | |
除去气袋、鞍型部位熔接帽 |
|
施 工 要 领 | 详 细 图 | |
确认破损 部位后,切断 |
||

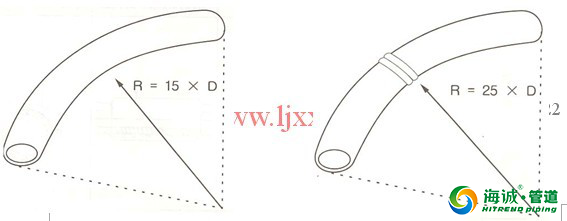

切断部位上 连结法兰盘 75∮以下: 利用管的柔软性直接 连接 100∮以上: 和法兰盘短管连接 注意事项: 必要时使用气袋 |
75∮以上 |
100∮以上 |
施工要领 | 详 细 图 |
确认破损部 位、切断 |
|
连结拧紧式 连接管 |
