PE管材标准里的名词解释_广东海诚管道

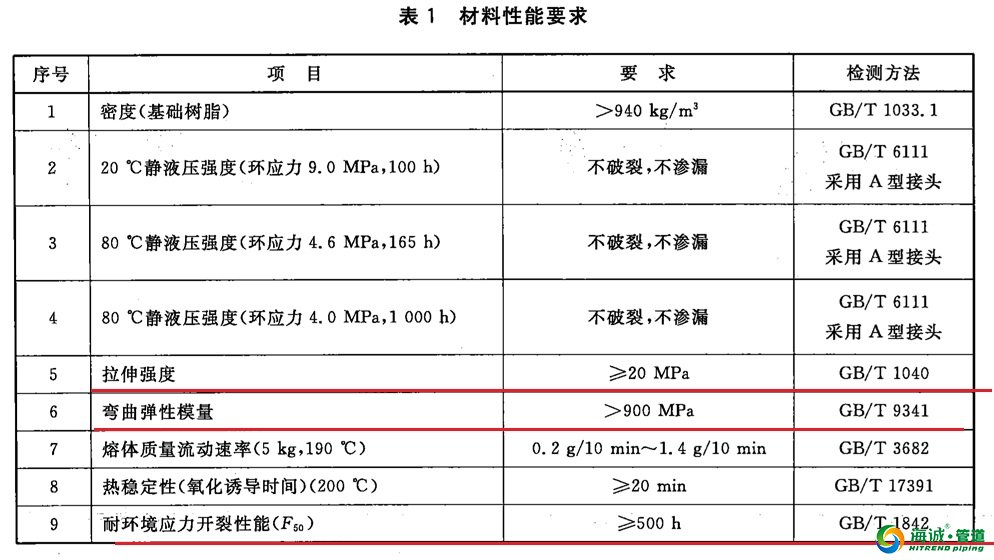

熔融指数
　　熔融指数（Ｍelting　Index）：热塑性塑料在一定温度和压力下，熔体在十分钟内通过标准毛细管的重量值，以（g/10min）来表示。
　　是加工上的一个重要指标，在工业上常采用它来表示熔体粘度的相对值：流动性好，MI大；流动性差，MI小。
　　是一项反映熔体流动特性及分子量大小的指标。热塑性树脂在浊度为190℃，时间为10分钟，负荷为2160克时，通过直径为0.2厘米（0.825英寸）的流变仪小口时以克计的熔体量。工业上常用以区不分不同牌号的聚乙烯树脂，亦用来估价丙烯酸类、ABS、聚苯乙烯、聚酰胺等树脂。MI值越低，树脂的分子量越高。聚乙烯树脂的熔融指数通常在0.1-20左右。
拉伸强度
　　拉伸强度(tensile strength)是指材料产生最大均匀塑性变形的应力。
　　（1） 在拉伸试验中，试样直至断裂为止所受的最大拉伸应力即为拉伸强度，其结果以MPa表示。有些错误的称之为抗张强度、抗拉强度等。
　　（2） 用仪器测试样拉伸强度时，可以一并获得拉伸断裂应力、拉伸屈服应力、断裂伸长率等数据。
　　（3） 拉伸强度的计算：
　　σt = p /( b×d)
　　式中，σt为拉伸强度（MPa）；p为最大负荷（N）；b为试样宽度（mm）；d为试样厚度（mm）。
　　注意：计算时采用的面积是断裂处试样的原始截面积，而不是断裂后端口截面积。

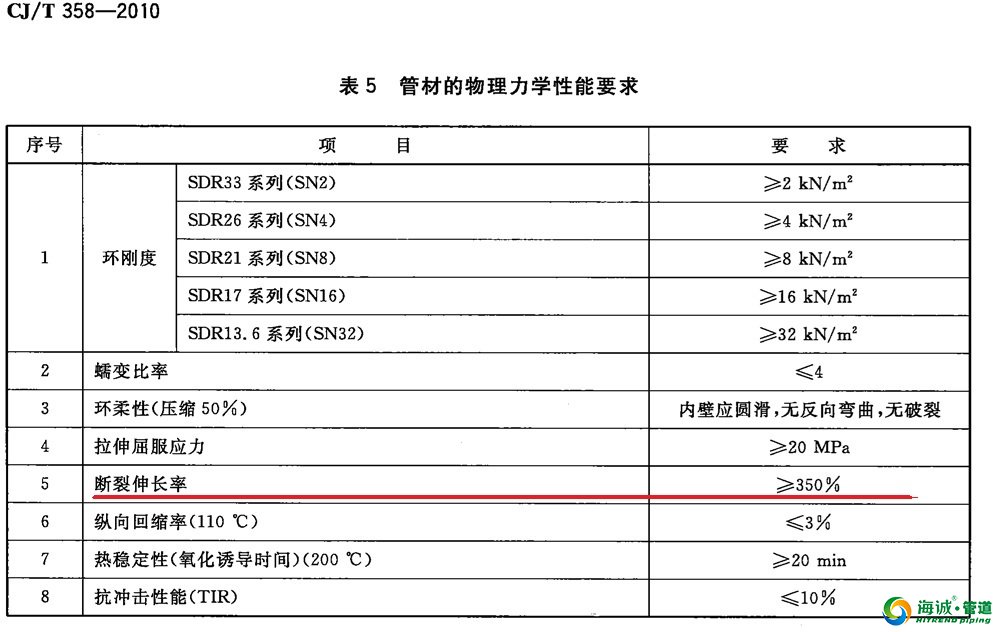

断裂伸长率
　　断裂伸长率 elongation at break
　　试样在拉断时的位移值与原长的比值。以百分比表示（%）
　　断裂伸长率 的计算方法
　　原长L。,横截面积A,在轴向拉力N作用下,变形后的断裂长度为L，于是断裂伸长△L=L-L。
　　应变为ε=△L/L
　　横截面上的正应力δ=P/A
　　将（1）、（2）带入虎克定律得：P/A=E*△L/L
　　得: △L=PL/EA
　　式中:E是材料的弹性模量
　　断裂伸长率=△L/L*100%
　　编织袋生产过程中所涉及的断裂伸长率
　　断裂伸长率,是指扁丝拉伸时有效标线部分(两夹具间)拉断时长度增加量与初始有效标线部分(两夹具间)长度的百分比,断裂伸长率是衡量扁丝韧性(弹性)指标.具有较大的断裂伸长率,表征扁丝抗冲击时有一定的单性伸长,不会立即脆断.因而断裂伸长率大,在同等拉断力条件下,其跌落试验次数可能较多.国标中要求断裂伸长率为15-30%.
弯曲强度
　　弯曲强度
　　材料在弯曲负荷作用下破裂或达到规定挠度时能承受的最大应力，用公斤/厘米2[帕]表示
弯曲模量
　　bending modulus；flexural modulus
　　又称挠曲模量。材料在弹性极限内抵抗弯曲变形的能力。E为弯曲模量；L、b、d分别为试样的支撑跨度、宽度和厚度；m为载荷(P)-挠度(δ)曲线上直线段的斜率，单位为N/m2或Pa。
冲击强度
　　冲击强度 impact strength
　　（1） 冲击强度用于评价材料的抗冲击能力或判断材料的脆性和韧性程度，因此冲击强度也称冲击韧性。
　　（2） 冲击强度是试样在冲击破坏过程中所吸收的能量与原始横截面积之比。
　　（3） 冲击强度根据试验设备不同可分为简支梁冲击强度、悬臂梁冲击强度.
　　(4) 冲击强度的测量标准主要有ISO国际标准（GB参照ISO）及美国材料ATSM标准，GB为1943-2007为最新标准，ATSM 标准为D-256标准，具体区分如下：
　　GB: 是试件在一次冲击实验时，单位横截面积（m2）上所消耗的冲击功（J），其单位为MJ/m2。
　　ATSM:它反映了材料抵抗裂纹扩展和抗脆断的能力,单位宽度所消耗的功，单位为J/m。
　　(5)设备区分：
　　悬臂梁冲击方向中间有撞针，简支梁冲击方向垂直面有凹块，正面形状为一凹形摆锤。
　　(6)缺口区分：
　　缺口一般分为四种，有V型口和U型口两种，每种根据简短圆弧半径又分为两种。
　　(7)样条区分：
　　GB：一般为 80*10mm 样条 以及63.5*10mm 样条 缺口为2mm，也有63.8*12.7mm样条
　　ATSM:一般为63.5*12.7mm 缺口剩余宽度为 10.16mm （国内有用80*10样条）
　　(8)测试公式：
　　GB: a=W / (h*d) 单位KJ/m ATSM: a= W /d 单位：J/m
　　a:冲击强度
　　W :冲击损失能量
　　h：缺口剩余宽度
　　d：样条厚度
　　因此，GB与ATSM之间不可以等同测量，但从测量公式可总结经验公式：GB数值*10.16或8（错误样条）=ATSM数值，也可以由实际测量来总结比值。
热变形温度
　　热变形温度;thermal deformation temperature;heat distortion temperature;HDT
　　对高分子材料或聚合物施加一定的负荷，以一定的速度升温，当达到规定形变时所对应的温度。是衡量聚合物或高分子材料耐热性优劣的一种量度。
球压痕硬度仪
　　一产品名称：球压痕硬度仪
　　二产品型号：HQY-96
　　三 主要用途及功能：
　　1、塑料球压痕硬度仪是一款测定高分子材料抵抗另一种被视做没有弹性变形的刚性物体对它压入的能力。
　　2、该机符合GB/3398、  ISO2039 的标准要求，其主要参数满足DIN53-456标准要求。可对汽车用工程塑料及其它行业材料的硬度来进行测定。
吸水率
是指塑料在标准大气压力下吸水的能力。以塑料所吸收的水份来量测，并以百分数表示之。塑料的吸水率是由其中空隙的数量和大小、颗粒相互排列的方式在通常的温度范围，分子运动少，主链中有无极性基团及该塑料耐水性等因素而定。吸水率愈小塑料质量愈好。例如UHMW-PE吸水率很低，一般小于0.01%；而PA66的吸水率为1%。所以塑料的吸水率愈大，则其工程性质就愈差。
体积电阻率
　　体积电阻率
　　平行材料中电流方向的电位梯度电流密度之比，用欧姆·厘米[欧姆·米]表示。
　　体积电阻率是指导电率的倒数。体积电阻率是指绝缘材料内的直流电场强度与稳态密度之商。可以看成是一个单位体积里的体积电阻。



需要 完整版 PDF文件 请关注公众号

完整版 下载 关注公众号“广东海诚” 回复GBT下载
